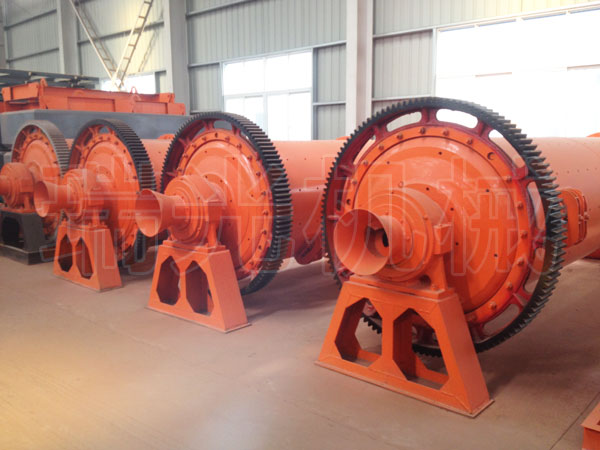

溢流球磨機是目前礦廠普遍使用的一種球磨機，該球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。球磨機的傳動方式根據磨機規格不同有如下幾種(1)同步電動機傳動。(2)異步電機齒輪減速器傳動。(3)異步電機三角皮帶傳動。

  溢流球磨機結構

  溢流球磨機筒體用厚鋼板焊接而成，在筒體兩端有鑄鋼制造的法蘭盤。在筒體上開有1-2個人孔，供檢修和更換襯板用。主軸承常用的是滑動軸承，其直徑很大長度很短。軸瓦用巴氏合金澆鑄，與一般滑動軸承不同之處在于僅僅下半部有軸瓦。主軸承制成自動調心滑動軸承，為防止軸瓦轉位過大而從軸承座中滑出，在軸承座與軸瓦的球面中央放一圓柱銷釘。溢流型球磨機通過兩端的中空軸支承在主軸承上，兩個中空軸對頸中，有一個可以在主軸承上軸向伸縮，另一個是固定的。在設計時使一個中空軸頸帶有兩個凸肩，凸肩之間的距離恰好等于軸瓦的長度，從而防止發生軸向運動。中空軸頸的內表面可以是平滑的表面或帶有螺旋葉片，給礦端中空軸頸內的順向螺旋葉片用以運輸物料;排料端中空軸頸內的反向螺旋葉片可使粗粒物料返回和防止小球跑出。為了使球磨機內礦漿面有一定的傾斜度，排料端中空軸頸的內直徑稍大于給料端中空軸頸的內徑。

  溢流球磨機工作原理

  溢流球磨機電動機通過小齒輪和大齒輪將筒體帶動時，物料經給料器通過中空軸頸從左端給入筒體。筒體內裝有一定質量的鋼球作為磨礦介質。物料受到鋼球的作用而磨碎，然后經排礦端的中空軸頸頸溢流排出。
